Bauen in doppelter Wasserlage

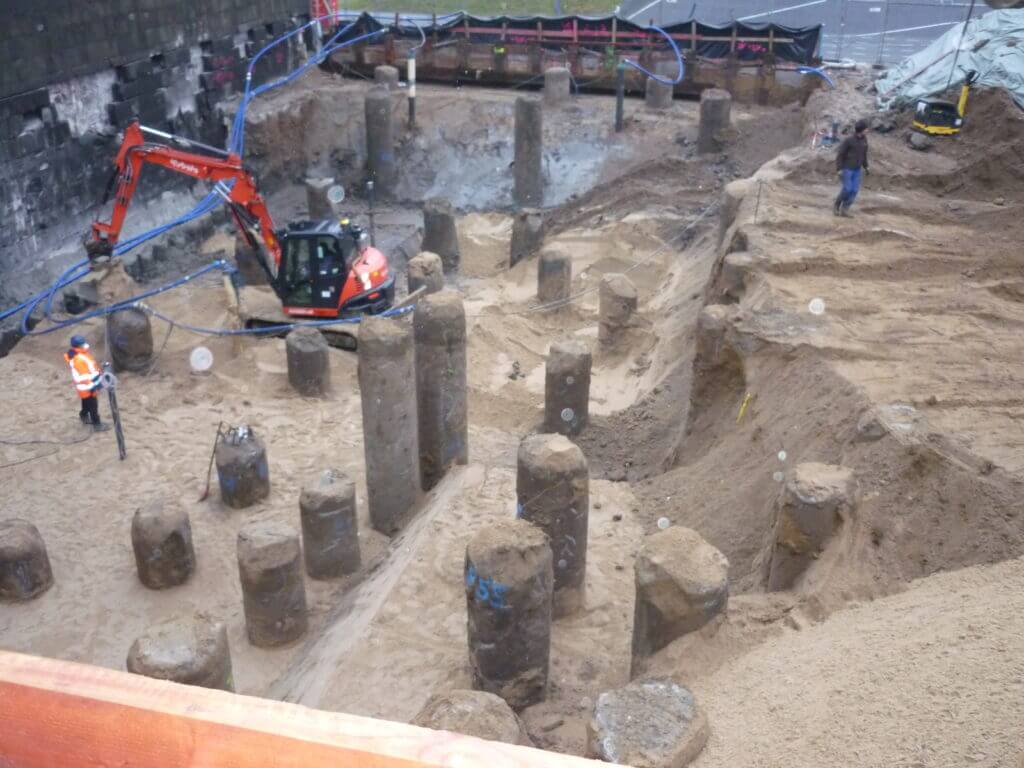

Die unmittelbare Nähe zur Elbe, deren gezeitenabhängige Wasserstände in Hamburg mehrmals täglich Unterschiede von über 3,6 m aufweisen, birgt verschiedene Herausforderungen. Beispielsweise schlagen die Gezeiten auf den Grundwasserstand durch, sodass dieser ebenfalls regelmäßigen Schwankungen unterworfen ist. Damit konnten Altfundamente immer nur bei Ebbewasserständen Zug um Zug gegen Sand ausgetauscht werden, um Wassereinbrüche und Bodenerosionen zu verhindern. Um ein sicheres Arbeiten zu ermöglichen, wurden hierfür von GINGER HPC regelmäßige Prognosen über den Wasserstand erstellt. Damit wurden Zeitfenster festgelegt, in denen die Aushubarbeiten bei Niedrigwasser ausgeführt werden konnten. Für einen tieferen Aushub der Baugrube mit bis zu zwei Untergeschossebenen wurde eine Grundwasserabsenkung erforderlich, die entsprechend dem unterschiedlich auf- und abschwellendem Grundwasserstand zu regeln war. Als Flutschutzbeauftragter erstellte GINGER HPC zudem ein ausführliches Flutschutzkonzept:

Ab einem Wasserstand von 4,4 Meter würde die Baugrube von oben über die Elbe volllaufen, wodurch  Schutzmaßnahmen erforderlich wurden und genaue Voraussagen essentiell waren. Hauptaugenmerk für GINGER HPC lag dabei auf mehreren Kernkriterien: Mensch und Maschinen durften keinen Schaden erleiden und die Elbe musste vor Kontamination geschützt werden. Um das sicherzustellen, wurden von einem ständig einsatzbereiten Team mindestens zweimal die Woche Sturmflutprognosen erstellt und damit verbundene Maßnahmen vorgegeben. So wurden ab dem Überschreiten von festgelegten Elbwasserstandserwartungen beispielsweise  Baumaterialien auf hochwassersicheres Niveau verlagert oder die Arbeiten kurzzeitig eingestellt.

“Flutschutzmaßnahmen kosten Zeit und Geld – doch für uns hat oberste Priorität, dass Mensch, Maschinen und Umwelt keinen Schaden nehmen.” – Gerson Schramm, Projektleiter GINGER HPC

Logistik auf engem Raum

Die große Herausforderung bei diesem Projekt sind die beengten Platzverhältnisse und die Zugänglichkeit. Im westlichen und östlichen Baufeld grenzt der Neubau der Kita direkt an die sich noch im Bau befindlichen Nachbargebäude. Im nördlichen und südlichen Bereich grenzt die Baugrube direkt an öffentliche Flächen: Hier befindet sich auf der einen Seite eine Tartanbahn, auf der weder Baufahrzeuge fahren, noch Baumaterial gelagert werden können. Auf der anderen Seite befindet sich als einziger Baustellenzufahrtsbereich eine Einbahnstraße mit Rad- und Fußwegen. Das bedeutet, dass umfangreiche Arbeiten wie beispielsweise der Erdaushub nur im Einbahnstraßenverkehr gemanagt werden dürfen.

Dies bringt große logistische Herausforderungen mit sich, nicht zuletzt beim Aufstellen der für die Grundwasserabsenkung erforderlichen Wasseraufbereitungsanlage. Da rund um die Baugrube nur sehr wenig Platz vorhanden ist, wurde diese Anlage 250 Meter entfernt auf einem noch nicht im Bau befindlichen Grundstück platziert. Eine  komplexe Aufgabe, bei deren Planung und Umsetzung HPC mitgewirkt hat. Damit trugen wir einen großen Teil zur Vermeidung von Verschmutzung der Elbe und des Grundwassers bei. Mittlerweile wird die Auftriebssicherung des Neubaues durch Eigenlast und Auflast sichergestellt, sodass die Wasserhaltungsanlage erfolgreich abgeschlossen und zurückgebaut werden konnte.

Und jetzt? Mit Nachhaltigkeit in die Zukunft

Es bleibt ein spannendes Projekt für GINGER HPC: Nach dem erfolgreichen Aushub der Baugrube sind die Hochbauarbeiten nun in vollem Gange. Unser Team aus erfahrenen Ingenieuren steht weiterhin für diese Baumaßnahmen bei geotechnischen und umwelttechnischen Fragen beratend zur Seite. Eine der nächsten Aufgaben besteht darin, den Baugrubenverbau, einer Kombination aus einem gestützten Berliner Verbau auf der Nordseite und einem zweifach rückverankerten Essener Verbau auf der Südseite, zurückzubauen. Hierbei stellen enge Platzverhältnisse im Baugrubenseitenraum (Platz zwischen Neubau und Trägerbohlverbau von örtlich nur ca. 10 cm) vor allem auf der Südseite besondere Herausforderungen beim Verfüllen des ca. 5 m tiefen Baugrubenseitenraumes da.
Geplant ist, den südlichen Verbau unter der fachlichen Begleitung von HPC mit Flüssigboden bis 1,5 m unter Geländeoberkante zu verfüllen. Die darüber einzubauende sandige Verfüllung soll mit Wasser eingespült werden. Die Holzverbohlung wird hierbei sukzessive ausgebaut. Abschließend werden die öffentlichen Flächen wie Straßen, Geh- und Radwege sowie die Infrastrukturen wie Kanäle für Schmutz- und Regenwasserleitungen durch flächendeckende Höhenmessungen, Verdichtungskontrollen und Kamerabefahrungen geprüft. Hierbei plant und veranlasst HPC die beweissichernden Maßnahmen, führt diese zum Teil selbst durch und bewertet die Ergebnisse.
